IDAX300＆VAX020

高壓套管

高壓套管是指供一個或幾個導體穿過諸如墻壁或箱體等隔斷，起絕緣和支撐作用的器件，是電力系統中的重要設備。高壓套管在制造、運輸和檢修過程中，有可能因各種原因而殘留有潛伏性缺陷；在長期運行過程中，受到電場和導體發熱的作用、機械類損傷與化學腐蝕以及大氣條件的影響也會逐漸產生缺陷。因此必須加強套管的試驗檢查。

IDAX300絕緣診斷分析儀

IDAX300能夠提供變壓器、套管和電纜的準確的絕緣狀態信息。儀器的測量參數是變壓器繞組間絕緣在各個頻率下的電容和介損值，并繪制結果曲線。通過將曲線與數據庫中的模型曲線比較便可估算出水分含量。

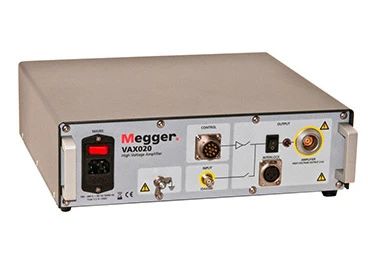

VAX020高壓放大器介紹

VAX020高壓放大器能夠?qū)DAX的測試電壓從200V（峰值）擴展到2kV（峰值）。進一步加強了IDAX對干擾的抑制能力，在嚴峻的高壓變電站也可以進行*測量，得到所有變壓器或套管的正確值。通過測量介電響應，儀器還能給出更多高壓絕緣的狀態信息。這項技術同樣能夠評估油紙系統中的水含量狀況。

案例一

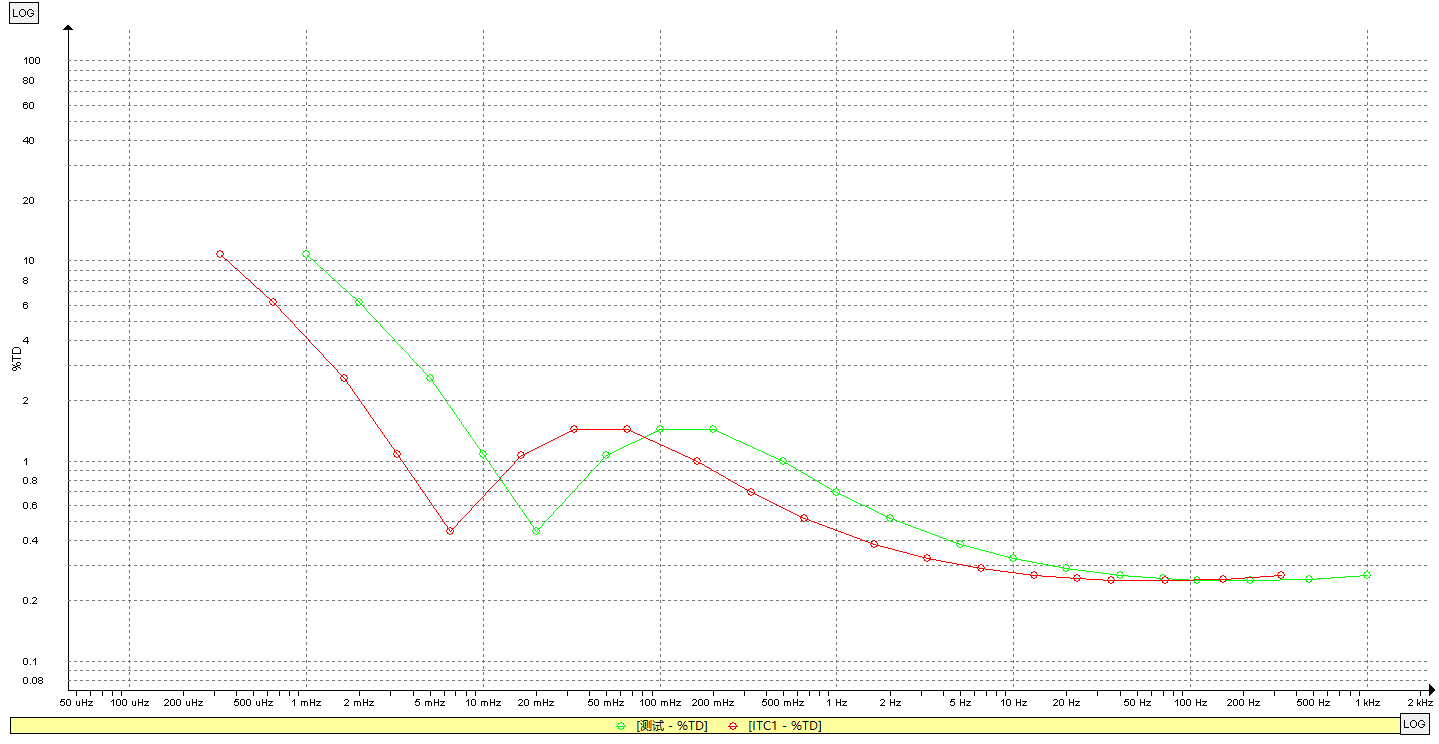

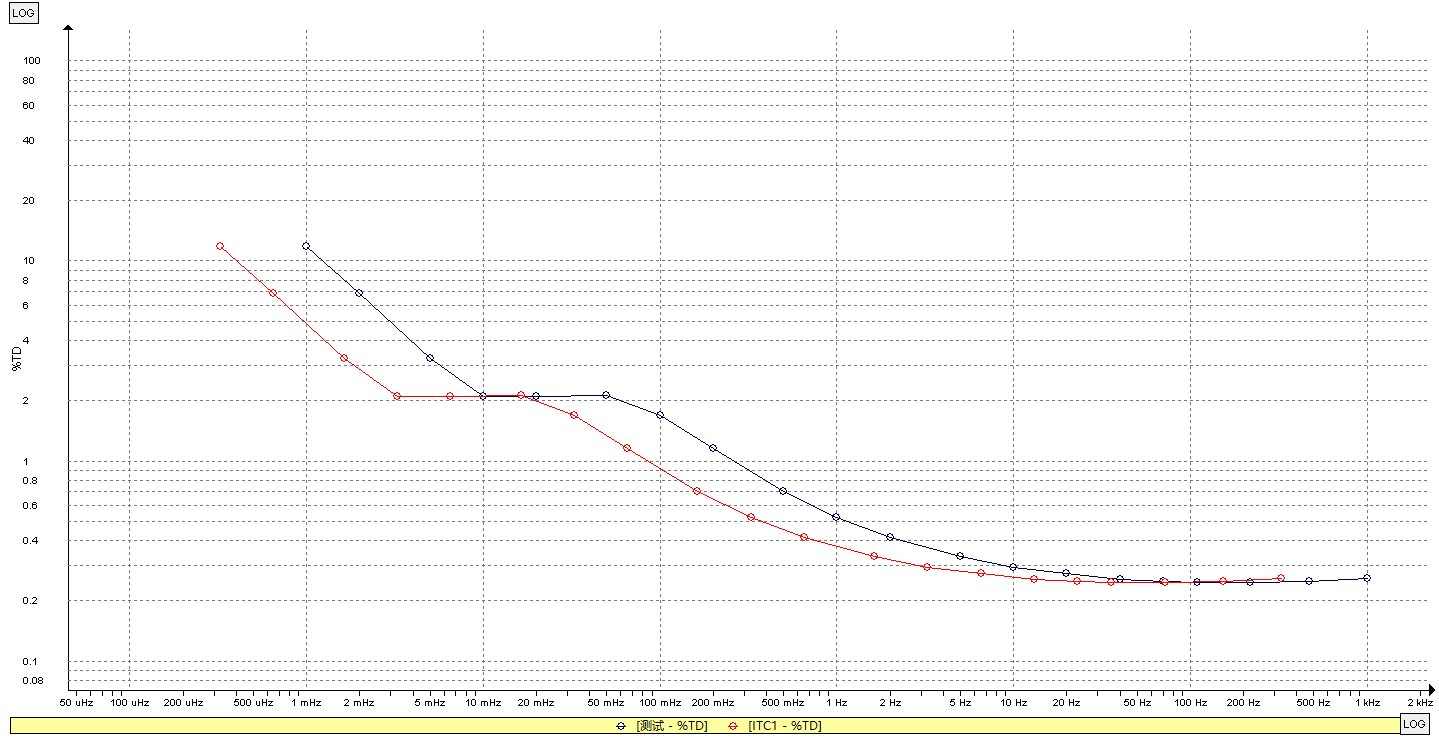

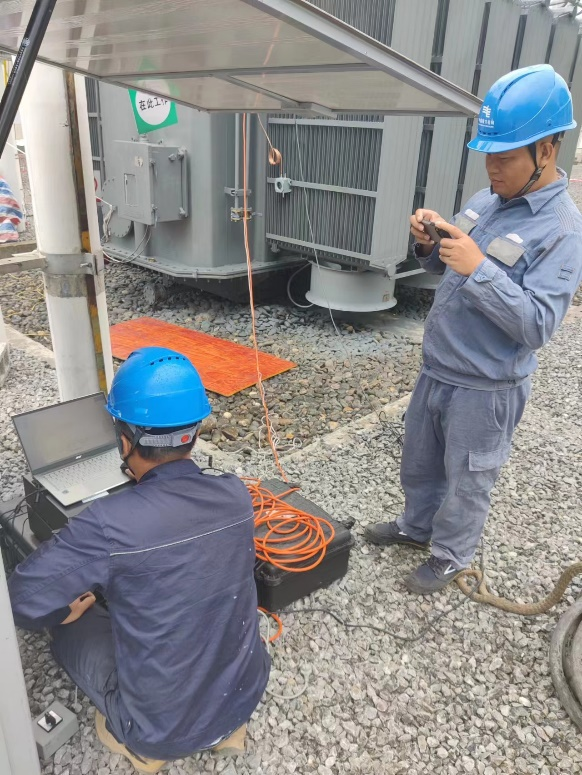

?南方電網某變電站套管測試 ?

A相

B相

C相

中性點

A相

B相

C相

案例二

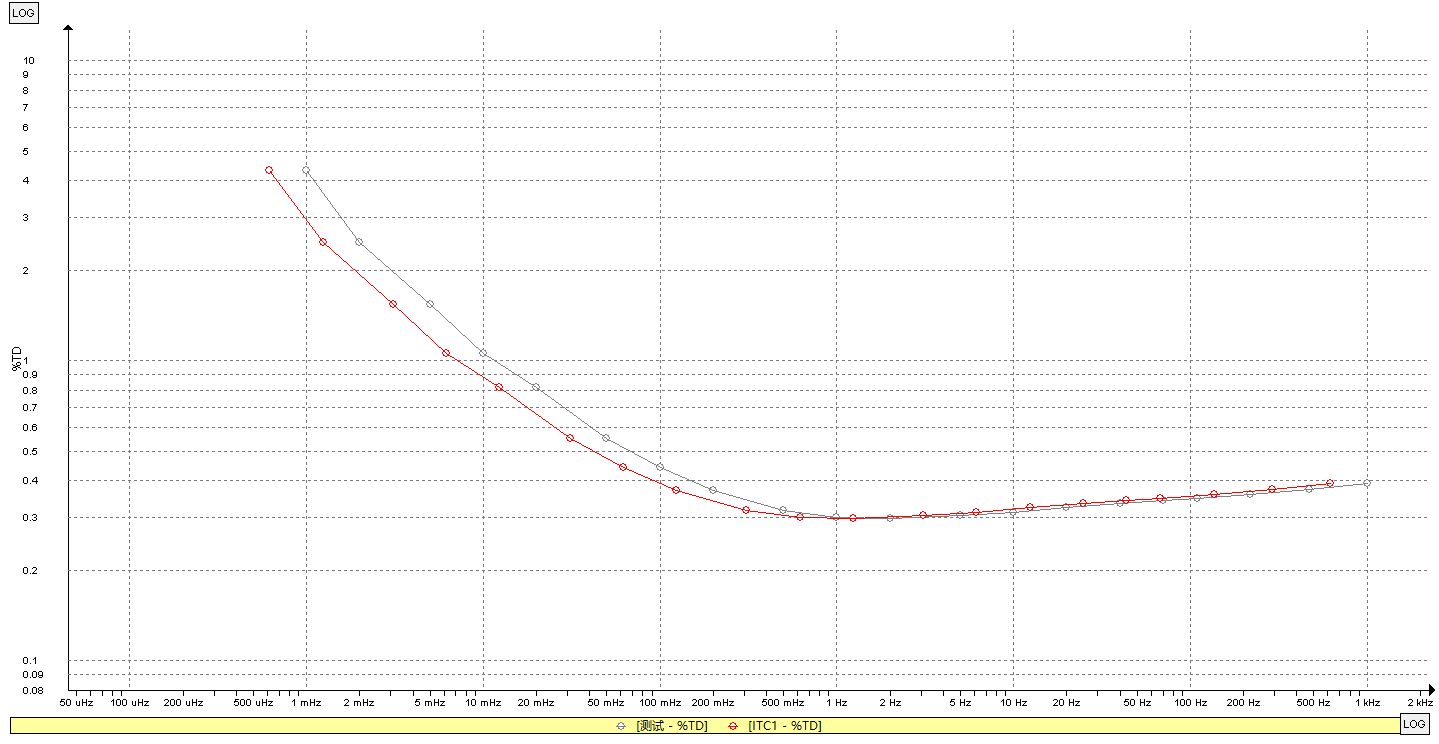

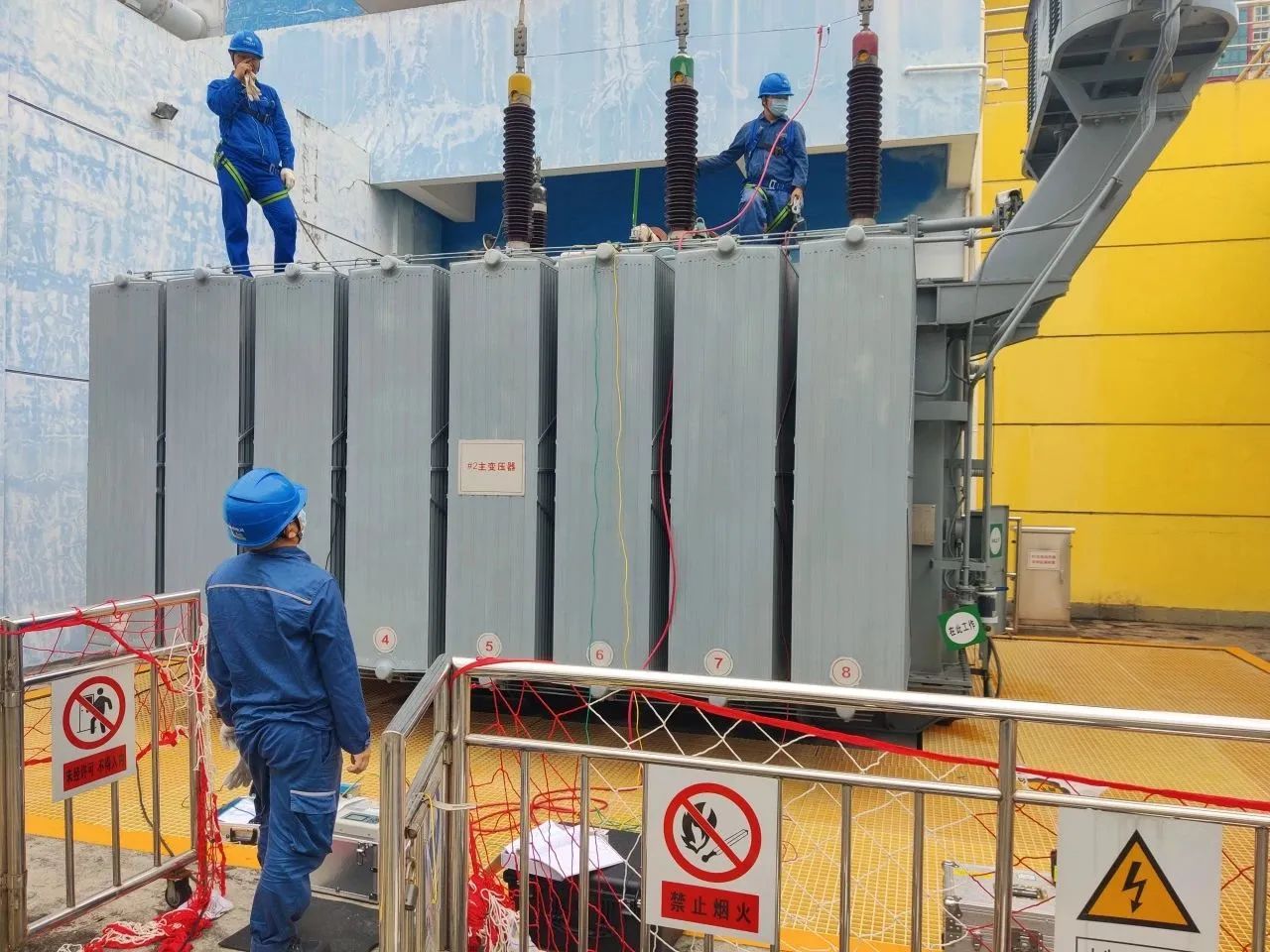

?南方電網某變電站套管測試 ?

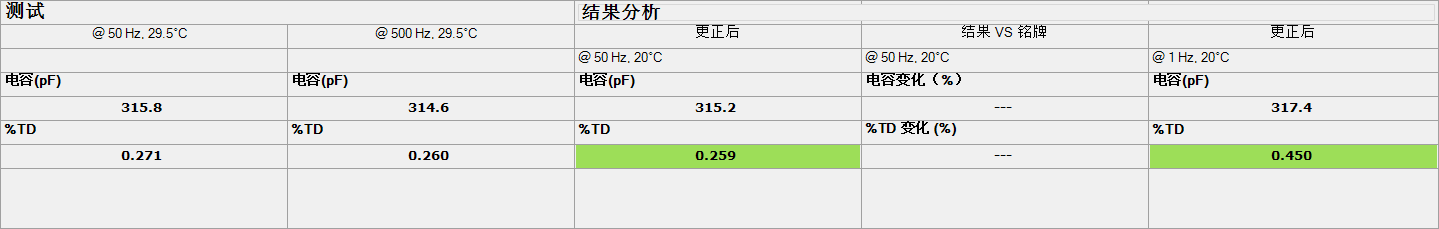

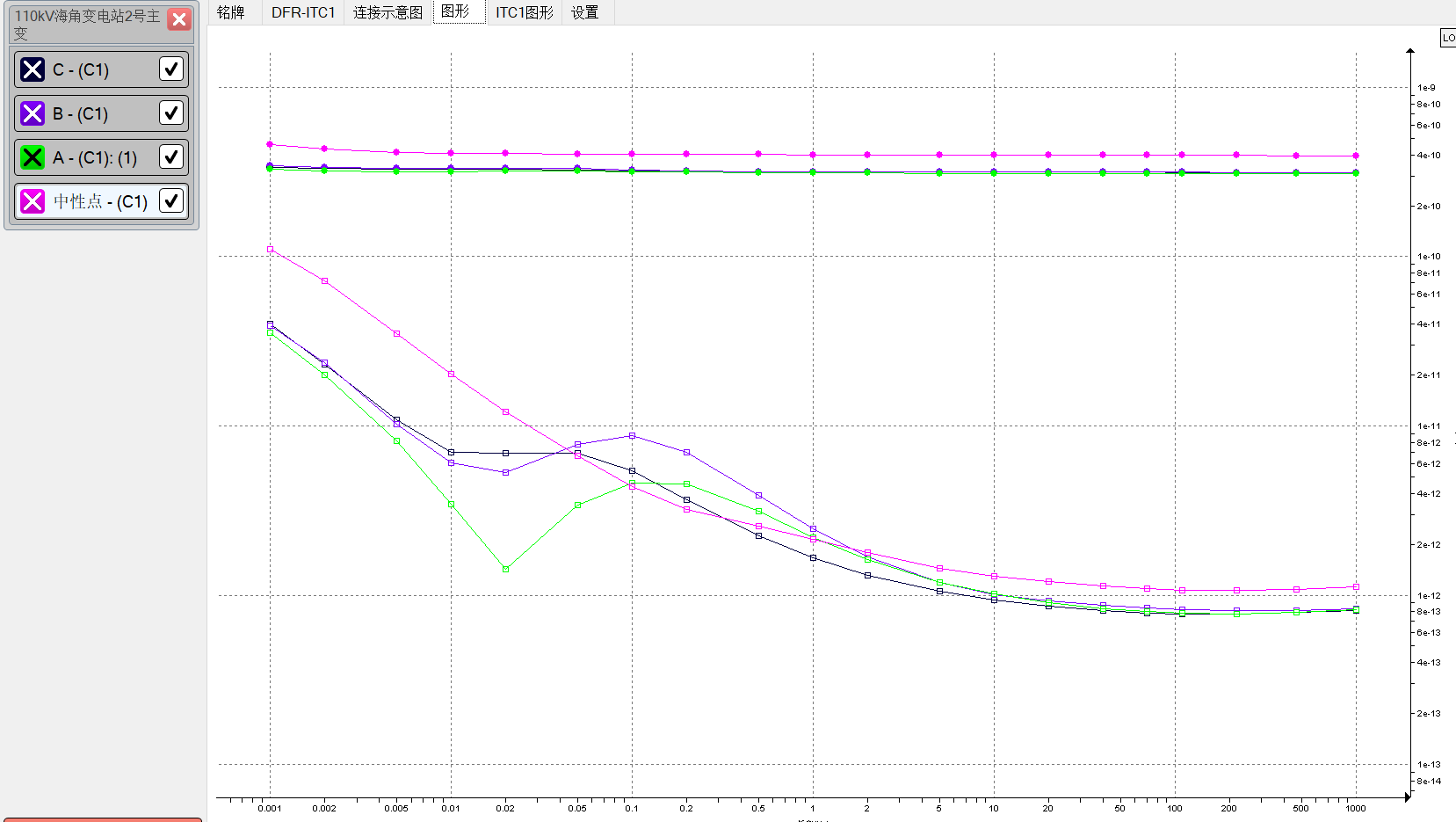

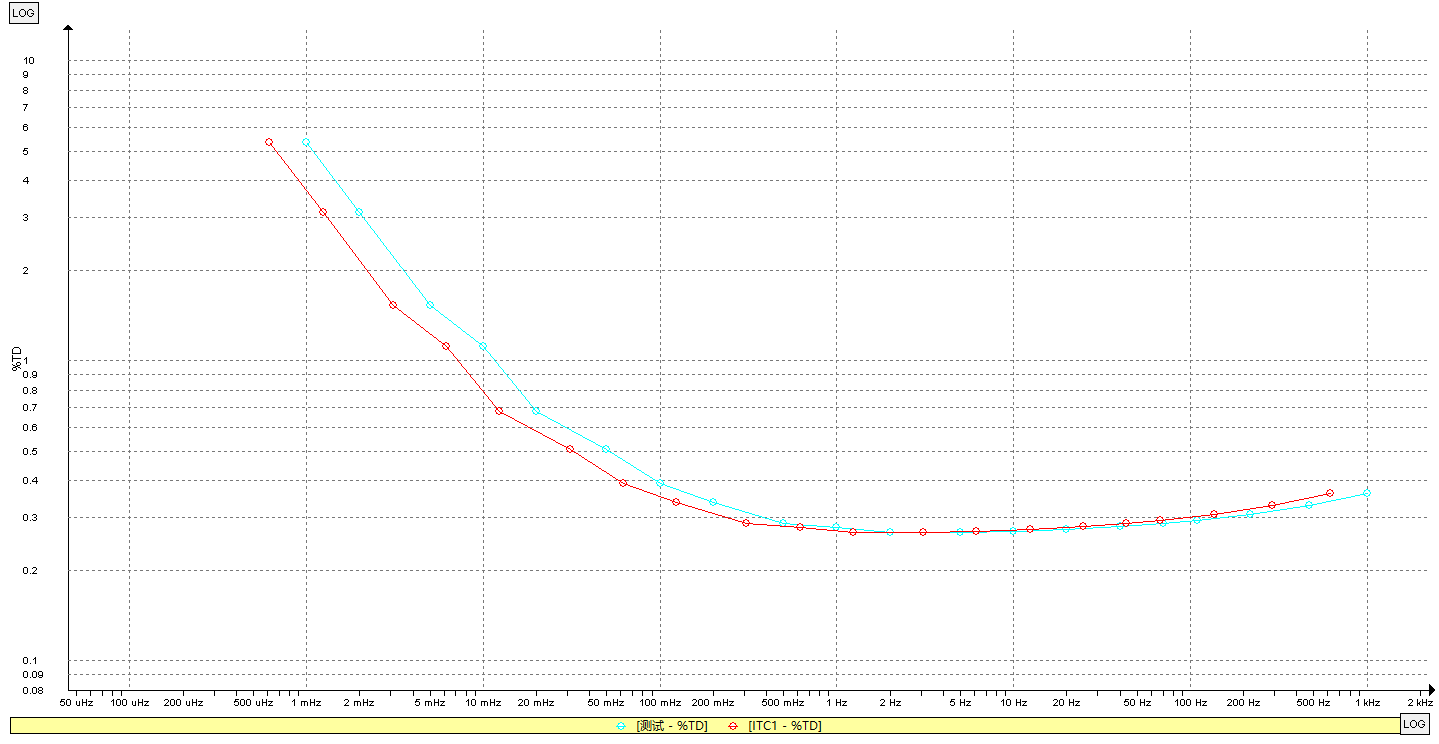

2023年9月3日，南方電網某變電站1號主變，套管FDS試驗。測試高壓側套管A相、B相、C相及中性點四根套管，ITC1測試結果顯示綠色，四根套管的絕緣性能均為新，從介損來看并無異常。
