testo340煙氣分析儀產品描述：

一.testo340主機部分

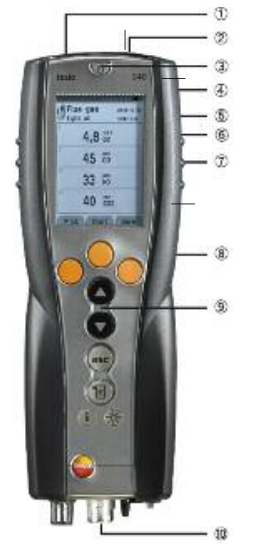

1.1 綜述

1.紅外通訊接口

    注意：請不要用紅外光束對準人眼！

2.通訊接口： USB, PS2

3.開 / 關鍵

4.冷凝槽 (在背面)

5.背帶孔 (在背面)

6.磁性貼盤 (在背面)

注意：強磁會損壞其它設備

    遠離其它可能因受磁性影響而損壞的設備 (如電機,電腦, 心臟起搏器, 信用卡等)。

7.顯示器

8.儀器后蓋 (在背面)

9.按鍵

10.儀器接口：煙氣探針接口、差壓測量接口、電源接口以及煙氣出口

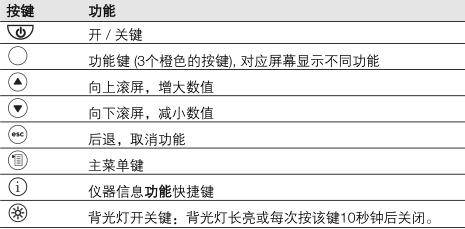

1.2 testo340按鍵

1.3 testo340顯示

根據選擇的菜單不同，顯示界面會出現不同的情況。

狀態欄 (所有界面均顯示)

1.*告標志 (僅在儀器出現問題時顯示；可通過儀器自診斷菜單讀取詳細問題描述)。

2.當前的文件夾及測量點地址。

3.電源狀態顯示符號：

testo340功能選擇界面

1.當前菜單，當前選擇的燃料

2.功能選擇區域：選中的功能為高亮背景，而不能選擇的功能則為暗灰色

3.滾動條

4.功能鍵相對應的功能指示

testo340設置界面

1.當前菜單

2.功能選擇區域

3.滾動條

4.選中的功能為高亮背景，而不能選擇的功能則為暗灰色

5.功能鍵相對應的功能指示

testo340測量界面

1.當前菜單，取決于所調用的功能：額外信息 (如當前選擇的燃料、日期及時間)

2.滾動條

3.各測量參數讀數顯示區域

4.功能鍵相對應的功能指示

1.4 testo340接口

1.溫度傳感器接口

?2.煙氣探針接口

3.電源接口

4.差壓口，p+

5.差壓口，p-

6.煙氣出口

1.5 testo340通訊接口

1.USB接口：連接至PC

2.PS2接口：用于連接鍋爐控制器適配器

3.雙向紅外接口

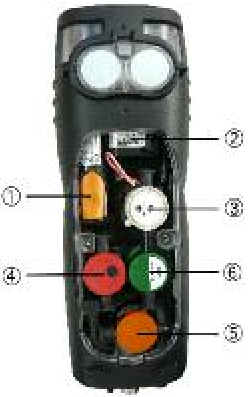

1.6 testo340部件

1.充電電池

2.泵

3.傳感器插槽1：O2

4.傳感器插槽2：CO, COlow, NO, NOlow, SO2

5.傳感器插槽3：NO, NOlow, NO2

6.傳感器插槽4：CO, COlow, SO2, NO2

1.7 testo340背帶

如何安裝背帶：

1.將儀器背面朝上放置

2.將背帶固定于圖示位置（1）

testo340模塊式煙氣探針

1.可拆卸式過濾芯放置槽

2.探針手柄

3.軟管

4.連接至主機的接口

5.探針套管脫卸按鈕

6.探針套管

testo340煙氣分析儀適用范圍

testo340系列產品為手持式煙氣分析儀，使用于：

?工業燃燒設備的維護與監測 (高耗能企業、電廠等)

?環境監測

?引擎制造及運行

?工業領域中的維修工程師 / 鍋爐調試維修人員 / 鍋爐生產企業

典型應用及testo 340特性：

?工業引擎測試 (CO / NO量程擴展)

?汽輪機檢測 (高精度CO和NO加上額外的量程擴展)

?煙氣污染物排放監測 (標配流速流量測量)

testo 340不能適用于以下場合:

?>2小時長時間連續測量

?作為安全性 (報*) 儀器

具體詳細請查看：德國TESTO（德圖）340煙氣分析儀
