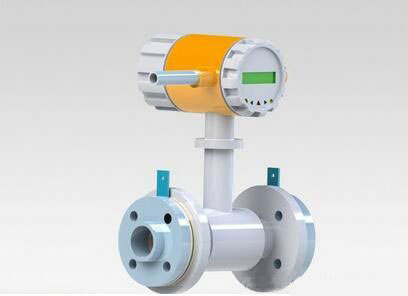

磁感應的流量計利用一種測量方法，它以電磁感應的法拉第定律為基礎。在1832年在米歇爾·法拉第的公開文獻中*已經確任了用于磁感應地測量流體流速的*基本原理?，F(xiàn)代電子電路技術與磁交變場相結合能夠使與流速成比例的有效信號與干擾信號分離，它們在電-化學過程中在產生磁場時在用于信號耦出的電極上出現。因此磁感應的流量計的廣泛工業應用似乎不再存在障礙。

然而在實際實現磁感應流量計時仍需要解決顯著的問題。其中一個是材料問題。測量管必需是非磁化的，用于不干擾磁場。測量管還必需是電絕緣的，用于不干擾借助于電極接收電壓。此外測量管必需由對食品安全的原料制成，如果流體是食品、例如飲料的時候。

在塑料中另一問題是水?dāng)U散。水?dāng)U散引起塑料膨脹，由此改變尤其測量通道的尺寸，這導致測量精度變差。水?dāng)U散也明顯降低塑料強度。對于纖維強化塑料也部分地失去塑料與纖維之間的粘附。在測量溫的和熱的流體時塑料軟化，強度同樣降低。測量液體中的化學試劑、例如氯同樣可能侵蝕塑料。UV射線也是。

此外計數器外殼必需是抗拉的，因為在旋入計數器到現有的管里面時可能產生明顯的拉應力，例如在螺紋里面。但是拉應力、尤其是持久拉應力對于塑料是有害的，而且塑料材料越薄，損害越嚴重。在*地裝配時其它作用力可能作用于塑料上，它們將導致?lián)p害。

該發明的目的是，給出一個磁感應的流量計，它克服上述的問題并且其塑料外殼不僅耐受源自測量液體的內壓，而且也耐受拉應力以及其它熱的和機械的負荷。

流量計俯視圖的采用塑料外殼，由于按照本發明的特征可以*佳地滿足所述的相反條件。在磁場線范圍測量通道的壁體*佳地薄，由此實現*佳強度的均勻磁場。測量液體的內壓通過內部加強支架承受，它由兩個內部橫隔板和至少兩個內部長筋組成。所述內部加強支架附加地通過外部加強支架保護，它由至少兩個*外部長筋組成。但是外部加強支架的主要任務是，使外殼的測量段且尤其是具有*小壁厚的部位免受源自接管的拉應力。

這種造型的另一優點是，可以以注塑工藝加工外殼。有利地使所述測量通道具有矩形橫截面。通過這種方式能夠*佳地實現均勻的磁場。

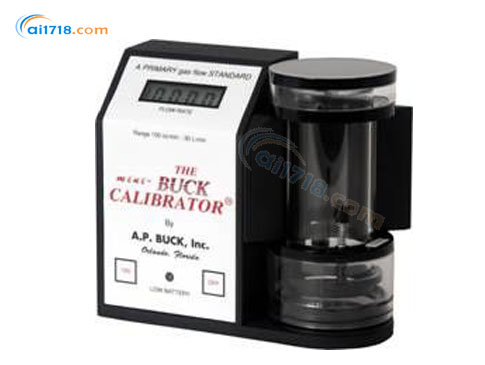

附愛儀器儀表網熱賣產品：美國A.P.BUCK. M-5數字皂膜流量計
