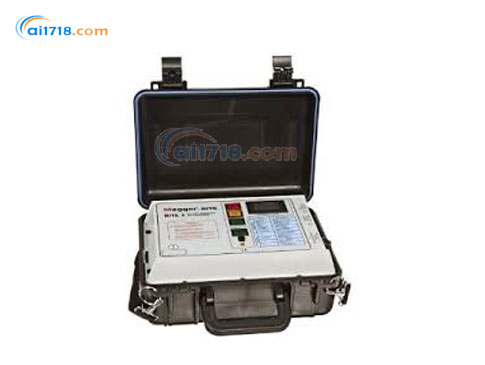

美國MEGGER　BITE2/2P蓄電池阻抗測試儀

型號：BITE2/2P蓄電池阻抗測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國megger BITE2/2P蓄電池阻抗測試儀由愛儀器儀表網代理，BITE2/2P是用于蓄電池的交流阻抗和直流電壓在線測試的蓄電池阻抗測試儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

BITE2/2P電池阻抗測試儀產品簡介：
BITE2 和 BITE2P 型電池阻抗測試設備可檢測容量高達 7000 安時的鉛酸電池和鎳鎘電池單體狀態。該設備具備一系列先進功能，包括基于用戶輸入基準值的 “合格 / *告 / 不合格” 判定計算、*打印功能等。

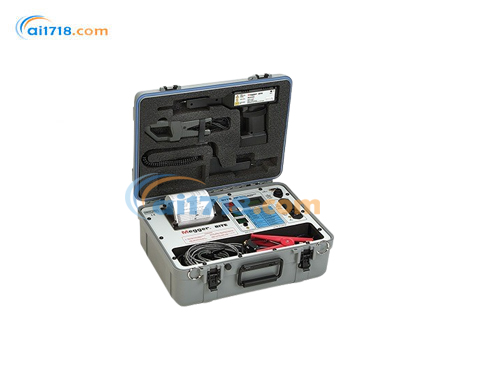

BITE2P 型設備的外殼集成了發射器、一個用于存放所有標準附件及部分可選附件的便攜箱，形成一體化設備。BITE2 型設備及其附件則可裝入一個帶肩帶的耐用帆布箱中。
設備工作原理為：在電池組在線狀態下，向電池組施加測試信號，通過同步測量每個電池單體 / 電池罐的電流及由此產生的電壓降，計算出電池阻抗。此外，設備還可測量直流電壓和連接條電阻，助力判斷整個電池組從一個端子板到另一個端子板電氣通路的整體狀態。
另外，BITE2 和 BITE2P 型設備可測量交流紋波電流。若交流紋波電流過高且持續時間過長，會導致電池發熱，進而損壞電池（鉛酸電池溫度每升高 18 華氏度 / 10 攝氏度，使用壽命會縮短一半）。電池制造商通常建議，電池容量每 100 安時，交流紋波電流限值為 5 安培（A）。設備的首要測量項目即為交流紋波電流，該數據需進行趨勢分析。
BITE2 和 BITE2P 型設備的接收器會將測試讀數存儲在內部存儲器中。這些測量數據，連同環境溫度、監測電池單體溫度、交流紋波電流等其他維護數據，可輔助判斷電池系統的整體狀態。邁格（Megger）建議，應將使用 BITE2 或 BITE2P 型設備進行阻抗測試納入電池維護計劃：對于富液式電池，每半年進行一次測試并記錄數據；對于閥控式密封鉛酸（VRLA）電池，每季度進行一次測試并記錄數據。
與負載循環測試不同（負載循環測試需長時間停機且需反復放電），使用 BITE2 和 BITE2P 型設備無需對電池放電，且相較于其他測試技術，不會對電池造成任何應力損傷。測試時，每個電池單體和單體間連接條的測試時間不到 15 秒，單人即可輕松、快速、*地測量電池單體內部阻抗、直流端電壓和單體間連接電阻，無需斷開電池系統在線狀態，同時還能評估充電器狀態。
當然，基礎款設備已包含進行這些測試所需的全部配件。此外，還有全系列可選配件可增強 BITE2 和 BITE2P 型設備的功能。兩款設備均支持將數據下載至電腦進行數據分析，也可下載至邁格（Megger）的電池數據庫管理軟件 PowerDB。其中，BITE2P 型設備還內置打印機，可用于查看當前測試數據，也能在測試現場留存紙質記錄。
（一）接收器
這款由電池供電的接收器集成了電位引線、鉗形電流傳感器和數據存儲功能。它可在多達 300 次測試中存儲超過 2000 組數據（包括電池單體阻抗、電池單體電壓、連接條電阻以及日期和時間戳）。同時，接收器支持打印當前測試數據，方便查看和復測；還具備選擇性打印任意測試數據、刪除*早測試數據的功能，以在存儲器中保留*重要的測試數據。
在測試過程中的任何時候，操作人員都可通過方向鍵在當前測試界面回溯，查看當前測試結果；也可使用 BITE2P 型設備的發射器打印機打印當前測試數據。若有需要，操作人員可對當前測試中的任意電池單體和連接條進行復測。存儲的數據還可通過 RS-232 接口直接下載至個人電腦或 BITE2P 型設備的發射器打印機。
接收器還有一項額外功能：若在測試過程中需要臨時離開，只需關閉設備，設備會記憶測試中斷時的位置。測試時，鉗形電流傳感器與接收器連接，并夾在由發射器電流源引線和電池組形成的回路內某一便于操作的層間或單體間連接線上。若層間或單體間連接線的數量過多，超出鉗形電流傳感器的開口直徑范圍，接收器可啟用 “分流條”（splitstrap）功能。
針對大型匯流排，有可選配的 RopeCTTM（繩式電流互感器）。配備可選的條形碼掃描筆后，還可記錄并存儲位置 ID、用戶 ID、環境溫度和監測電池單體溫度等額外信息。打印報告上預留了填寫比重讀數的空間。
（二）發射器
發射器提供電容耦合交流測試信號，以避免直流母線上出現瞬變，再通過源引線將測試信號施加到待測試電池單體上。BITE2 和 BITE2P 型設備的發射器均配備液晶顯示屏（LCD）和內置接收器充電器，其中 BITE2P 型設備的發射器還內置打印機。
存儲在接收器中的測量數據可導出至電腦，也可打印到 BITE2P 型設備的發射器打印機上供查看。圖 1 為完整電池分析報告的打印樣例。

BITE2/2P電池阻抗測試儀應用場景
由于老化、環境溫度、放電歷史等多種因素，電池的內部阻抗會隨著容量的降低而增大（見圖 2）。BITE2 和 BITE2P 型設備可測量容量高達 7000 安時的鉛酸電池和鎳鎘電池單體的阻抗值和直流電壓。
通過阻抗測試，可發現由極板硫化、極柱密封處腐蝕、干涸、單體內部及單體間連接不良等問題導致的電氣通路故障。借助這些信息，操作人員可確定維護需求，例如：
基于阻抗變化趨勢制定電池單體更換標準；
對一兩個電池單體進行跨接；
清潔和 / 或重新緊固單體間連接片；
縮短維護間隔等。
BITE2 和 BITE2P 型設備可測試的典型應用場景包括：
發電站；
變電站：公用事業、鐵路、工業用；
電信設施：中心局（CO）、有線通信、無線通信、移動電話交換局（MTSO）；
不間斷電源（UPS）系統；
鐵路：信號與通信系統、變電站；
飛機電源；
船舶、*用設備。

BITE2/2P電池阻抗測試儀功能與優勢
支持在線測試，無需停機；
增強的打印和存儲功能；
自動計算阻抗并存儲結果，便于現場查看；
無需對電池放電；
接收器可將存儲數據下載至 PowerDB 軟件，實現快速、便捷的分析；
測試時間短：每個電池單體測試時間不到 3 秒；
可測量容量高達 7000 安時的所有鉛酸電池和鎳鎘電池單體的阻抗和直流電壓值；
可在多達 300 次測試中存儲超過 2000 組讀數；
通過測量交流紋波電流檢查充電器狀態；
PowerDB LITE 軟件支持數據存儲和自定義報告生成（符合北美電力可靠性公司（NERC）和聯邦能源監管委員會（FERC）的要求）。

BITE2/2P電池阻抗測試儀測試流程

BITE2 和 BITE2P 型設備的工作方式為：在電池組在線狀態下，向電池組施加電容耦合交流測試信號。將接收器和電位探頭置于電池單體端子處，測量每個電池單體 / 電池罐的信號及由此產生的電壓降。每次測量時，設備會根據歐姆定律計算阻抗，在液晶顯示屏上顯示并存儲結果。

此外，設備還會測量、顯示并記錄直流電壓和連接條電阻，以幫助判斷整個電池組從一個端子板到另一個端子板電氣通路的整體狀態。同時，設備也會測量交流紋波電流（充電器的一項參數）。

BITE2 和 BITE2P 型設備的接收器會將讀數存儲在內部存儲器中。這些測量數據，連同環境溫度、監測電池單體溫度、交流紋波電流等其他維護數據，可輔助判斷電池系統的整體狀態。圖 2 為典型的測試設置示意圖。

標注說明：電流源引線（CURRENT SOURCE LEAD）、電壓線（VOLTAGE LINE）、發射器（TRANSMITTER）、連接條（STRAP）、電流互感器（“CT”，位于電池電路中）、電池單體（CELL）

BITE2/2P訂購信息

項目（數量）	項目編號	說明（數量）	產品編號
BITE2、110/230 V 交流、50/60 Hz	246028	BITE2 和 BITE2P 手冊	AVM7M246001
BITE2、110/230 V 交流、50/60 Hz	246034	BITE2 專用附件包	29996
翻譯后的附件	-	附加附件	-
BITE2P 發射器	P30044-300	開口 0.5 英寸（12 毫米）的電流互感器	246034
BITE2 發射器	P30044-100	開口 0.8 英寸（20 毫米）的電流互感器	-
快速掃描儀	1011-3	開口 0.5 英寸（12 毫米）的電流互感器	33864-2
電源	29136-11	CT 延長線，20 英尺（6 米）	26417
電流源引線，20 英尺（6 米），帶 5 A 保險絲	12911-3	電流源引線，20 英尺（6 米），帶 0.91 A 保險絲	26412
電流源引線，20 英尺（6 米），帶 5 A 保險絲	2002-786	電流源引線，20 英尺（6 米），帶 1.2 A 保險絲	26447
電流互感器，2.0 英寸（50 毫米）開口	33864-2	電流源引線，20 英尺（6 米），帶 0.91 A 保險絲	26437
CT 延長線，20 英尺（6 米）	32540	帶預印代碼表的條形碼掃描筆套件	1013-1B
充電器電纜，6 英尺（1.8 米）	32341	柔性電流鉗（6 英寸）	MCA-10002
熱敏紙	26999	充電器	-
交流電源線，8 英尺（2.5 米）	17032-7	熱頁	-

BITE2P蓄電池阻抗測試儀規格

（一）應用范圍

BITE2 和 BITE2P 型設備可測試容量高達 7000 安時的鉛酸電池和鎳鎘電池單體。

（二）電流源引線處的*大總電壓

275 伏直流（V dc）（對于更大的電池系統，可分部分測試以滿足此規格要求）

（三）發射器

項目	參數
供電電壓	100-130 伏（V）、50/60 赫茲（Hz），大 200 伏安（VA）；210-250 伏（V）、50/60 赫茲（Hz），大 200 伏安（VA）
源輸出電流	額定 10 安（A），50/60 赫茲（Hz）工作頻率
電池組*大測試電壓	源引線端子處 275 伏直流（V dc）（若電壓超過 275 伏直流，需將電池組分段測試）
顯示屏	數字液晶顯示屏（LCD），測量范圍 0-15 安（A）
BITE2P 型打印機	內置熱敏打印機，打印寬度 4.25 英寸（110 毫米）

（四）內置充電器

項目	參數
供電電壓	100-130 伏（V）、50/60 赫茲（Hz），14 伏安（VA）；210-250 伏（V）、50/60 赫茲（Hz），14 伏安（VA）
輸出	*大充電電流：6.50 伏直流（V dc）@1.10 安直流（A dc）；開路電壓：9.60 伏直流（V dc）
工作溫度	50-95 華氏度（°F）（相當于 10-35 攝氏度（°C））

（五）接收器

項目	參數
精度	交流阻抗：5%±1 低有效位（LSD）；直流電壓：±（讀數的 1.5%±1 低有效位（LSD））
精度（重復性）	優于 0.5% 標準差（one sigma）
電壓范圍及分辨率	1-2.500 伏直流（V dc），分辨率 1 毫伏（mV）；2.5-25.00 伏直流（V dc），分辨率 10 毫伏（mV）
阻抗范圍及分辨率	0-1.000 毫歐（mΩ），分辨率 1 微歐（μΩ）；1-10.00 毫歐（mΩ），分辨率 10 微歐（μΩ）；10-100.0 毫歐（mΩ），分辨率 0.1 毫歐（mΩ）
每次讀數穩定時間	*長 3 秒
紋波電流范圍	100 毫安（mA）-15 安（A）± 電流互感器（CT）誤差
顯示屏	液晶顯示屏（LCD），2 行 ×16 字符
供電	4.8 伏直流（V dc）、800 毫安時（mAh）快速充電鎳氫（NiMH）電池組
電池組滿電使用壽命	連續工作 5 小時
電池單體 / 電池罐*大測試電壓	接收器與電位探頭之間 25 伏直流（V dc）
環境溫度	工作溫度：32-105 華氏度（°F）（相當于 0-40 攝氏度（°C））；存儲溫度：-5-130 華氏度（°F）（相當于 - 20-55 攝氏度（°C））
濕度	20%-90% 相對濕度（RH），無冷凝
鉗口范圍	標準電流互感器（CT）：大開口 2.0 英寸（50 毫米）；可選微型電流互感器（CT）：大開口 0.5 英寸（12 毫米）；可選 RopeCTTM（繩式電流互感器）：開口約 6 英寸（150 毫米）

（六）符合標準

符合電磁兼容性（EMC）指令 2004/108/EC 和低電壓指令（LVD）2006/95/EC

（七）尺寸

設備部件	尺寸（英寸 / 厘米）
BITE2 型發射器	高 6.5× 寬 14× 深 10.6 英寸（高 16.5× 寬 35.6× 深 27 厘米）
BITE2P 型發射器	高 7.5× 寬 18.5× 深 14.6 英寸（高 19× 寬 47× 深 37 厘米）
接收器（不規則形狀）	高 7.25× 寬 11.25× 深 2 英寸（高 18× 寬 29× 深 5 厘米）

（八）重量

設備部件	重量（磅 / 千克）
BITE2 型發射器	17 磅（7.7 千克）
BITE2P 型發射器	單機 18 磅（8.2 千克）；包裝后 32 磅（14.5 千克）
接收器	1.6 磅（0.7 千克）
