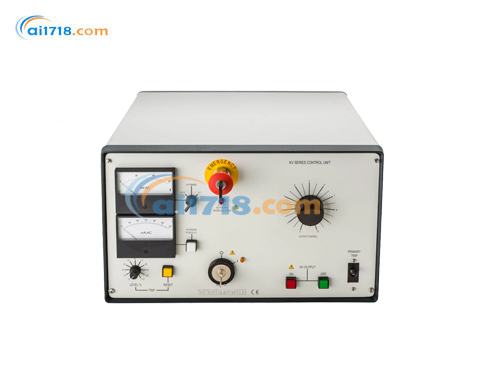

英國T&R　KV50-200/KV100-100 MK3電壓測試儀

型號：KV50-200/KV100-100 MK3電壓測試儀

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

英國T&R KV50-200/KV100-100 MK3電壓測試儀由愛儀器儀表網代理，本產品是專為絕緣測試設計的大功率、高壓交流測試系統。該系列系統適用于電氣絕緣系統及設備的研發測試和常規測試?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

英國T&R KV50-200/KV100-100 MK3電壓測試儀產品簡介

KV50-200 mk3 和 KV100-100 mk3 是專為絕緣測試設計的大功率、高壓交流測試系統。該系列系統適用于電氣絕緣系統及設備的研發測試和常規測試。
設備由控制單元和獨立的充油高壓變壓器組成，通過 5 米長的供電及控制電纜連接。控制單元配備了全面的控制、計量和保護功能。

電壓測試儀產品特點
輸出電壓：0-100kV（KV100-100 mk3）或 0-50kV（KV50-200 mk3）
輸出容量：10kVA
鑰匙操作電源開關，防止未授權操作
雙重過載保護
可變電子脫扣器 —— 額定輸出的 10%-110%
電壓和電流計量功能
外部聯鎖電路
零電壓聯鎖
試品故障視覺指示

標準附件
1 根 5 米供電連接電纜
2 根 5 米計量連接電纜
備用熔斷器組、操作手冊
可選附件
測試時長計時器（需在訂購時注明）

KV50-200/KV100-100 MK3電壓測試儀技術參數

輸出
KV 系列設備的輸出通過充油高壓套管實現。套管設計為通過空氣絕緣連接（如銅管，不含在系統供貨范圍內）與試品連接。高壓繞組的接地端通過電流計量電路和可拆連接片接地。通過可拆連接片，用戶可在高壓繞組的接地端接入自備設備進行介損（Tan-δ）測量。
連續額定值

	KV50-200 mk3	KV100-100 mk3
電壓	0-50kV 交流	0-100kV 交流
電流	100mA	50mA
功率	5kVA	5kVA

短時額定值（運行 5 分鐘 / 停機 15 分鐘）

	KV50-200 mk3	KV100-100 mk3
電壓	0-50kV 交流	0-100kV 交流
電流	200mA	100mA
功率	10kVA	10kVA

計量

輸出電壓通過高壓繞組的抽頭連接至平均讀數雙量程模擬儀表進行計量。

	×0.5 量程	×1 量程	精度
KV50-200 mk3	0-30kV	0-60kV	± 滿量程的 2%
KV100-100 mk3	0-60kV	0-120kV	± 滿量程的 2%

負載電流通過高壓繞組接地端的平均讀數模擬儀表進行計量。

	毫安表量程	精度
KV50-200 mk3	0-240mA	± 滿量程的 2%
KV100-100 mk3	0-120mA	± 滿量程的 2%

控制

輸出電壓通過連續可調的輸出控制器設定，并配備零電壓聯鎖 —— 僅當控制器處于零位時，方可開啟輸出。輸出電壓通過帶指示燈的按鈕開關進行啟?？刂?。

設備的主電源開關為鑰匙操作開關，鑰匙在開關處于 “開啟” 位置時會被鎖定。

供電要求
230V±10% 50/60Hz
單相，*大 11kVA
保護與安全
設備輸出端配備監測輸出電流的可變電子脫扣器，以及輸出變壓器原邊的固定過流脫扣器?？勺兠摽燮骺砂搭~定輸出電流的 10% 步進，在 10%-110% 范圍內調節。
輸入端和控制電源配備熔斷器保護。
KV50-200 mk3 和 KV100-100 mk3 設計符合 BS EN61010 標準要求。設備必須安裝在符合 BS EN50191 標準要求的高壓測試區域內。
變壓器上設有接地端子，必須連接至低阻抗本地接地極。
聯鎖電路
KV 系列測試系統配備兩路聯鎖電路：零電壓聯鎖可防止在輸出電壓控制器未處于零位時高壓輸出通電；同時提供外部聯鎖電路，可接入外部緊急停止按鈕和測試籠門聯鎖裝置。
溫度范圍
儲存：-20°C 至 60°C
運行：0°C 至 45°C

尺寸與重量

設備型號	尺寸	重量
KV50-200 控制單元	370×480×290mm	37kg
KV100-100 控制單元	370×480×290mm	37kg
KV50-200 變壓器	570×500×1020mm	220kg
KV100-100 變壓器	730×650×1350mm	390kg
